■ 要高精度地測量低電阻時，連接測量儀器與探頭的配線電阻、探頭與被測對象之間產生的接觸電阻成為最大的障礙。
■ 配線電阻會因粗細或長度而有很大差異。比如，用于電阻測量的電纜，AWG24(0.2平方)約為90 mΩ/m、AWG18 (0.75平方)約為 24 mΩ/m。接觸電阻在很大程度上受探頭磨損狀態、接觸壓力或測量電流的影響。即使在接觸良好的狀態下也有數 mΩ，有時也會達到數 Ω。
■ 因此，為了可靠地測量較小電阻，采用4端子測試法。
■ 采用2端子測量時(圖 1)，測試線自身的導體電阻會被加算到被測對象電阻上，從而造成誤差。
■ 4 端子測量 (圖 2)采用的是供給恒電流的電流源端子 (SOURCE A、 SOURCE B)與檢測電壓下降的電壓檢測端子(SENSE A、 SENSE B)的結構。
■ 由于電壓計的輸入阻抗較高，因此與被測對象連接的電壓檢測端子側導線幾乎不會流過電流。這樣就可進行準確的測量，而不會受到測試線電阻或接觸電阻的影響。

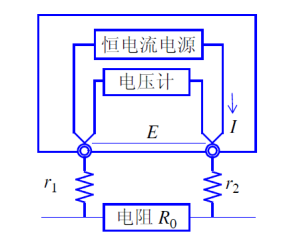

圖1 使用2端子測試法測量 圖2使用4端子測試法測量
電流I流入被測電阻 R0、配線電阻r1、r2中。 電流I從r2經被測電阻R0流入r1中。由于電壓計的輸入電阻較大，
因此，要測量的電壓由下式E=I(r1+R0+r2)求出， 因此電流不流入r3、r4中。這樣的話，r3和r4的電壓下降為0。
為包括配線電阻r1、r2的值。 要測量的電壓E與被測電阻 R0兩端的電壓下降E0相等，
因此，測量電阻時不會受到r1~r4的影響。
